電控柜內部的布置是根據用戶要求設計和組裝各種功能，電控柜是目前大多數電工的主要工作。那么我們如何合理組裝一套品質高的電控柜，而且獲得用戶、操作人員和維護人員的肯定。對于大多數電控柜，主、子回路電源開關應安裝在頂層（目前大多數為各種型號的空氣斷路器）。今天奇峰小編帶你了解電控柜內部5個布置注意事項。

電控柜內部布置好可以方便操作人員停止送電，特別是停電掛牌時；其次，它符合我們電工根深蒂固的理解從頂層引入電源。然后是有關電氣控制柜內電線和成型的細節。但在實際操作中，還應注意布置和安裝在上層的電源開關之間的間距，以及在布置電控柜頂層后，將要安裝在電控柜前面板上的各種儀表、顯示器等裝置的閉合情況，緊靠其后的大面積區域通常是電氣控制柜的較核心部分。根據實際任務要求，可自由決定該區域所需電氣設備安裝層數及層距。

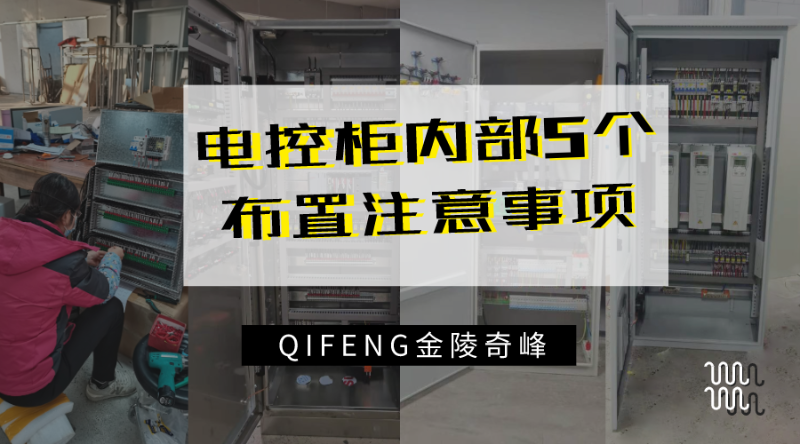

電控柜內部5個布置注意事項：

1.一般情況下，電子工業控制裝置（如PLC、變頻器、開關電源、各種功能的電子電路等）安裝在電氣控制柜的上部，以避免環境溫度、濕度、灰塵等因素的影響

2.如果電氣控制系統同時包含PLC和變頻器伺服控制器，則PLC應與這兩個裝置分層安裝，PLC的安裝位置應位于這兩個裝置的上方

3.當使用PLC驅動電磁接觸器和繼電器時，控制裝置和受控裝置也應分層安裝和放置，受控裝置應位于PLC下方。其優點是便于后續接線施工、維護和更換。

4.電控柜內的變頻器、伺服控制器等具有一些電磁干擾的設備應盡量安裝在電控柜的左右兩側。其目的是方便此類設備的接地處理，縮短接地線的長度，并將電磁干擾對其他設備的危害降低。

5.如果需要在電控柜內安裝振動大的電氣設備（如電磁大容量接觸器、真空交流接觸器等），應盡量安裝在電控柜下方的左右兩側，為了減少機械振動對其他設備的影響?？紤]到實際使用中接線和布線的需要，電控柜底層設計為接線端子排。在設計接線端子排時，應盡量將電源線、負荷線和其他電源線與輔助控制信號線分層安裝，并使后者的安裝位置高于前者。這樣做的好處是避免了兩條功能線之間的電磁干擾，更便于將來維修過程中的測量。
