良好的接地能有效地改變干擾的傳導路徑，并將其釋放到控制柜或大型金屬平面上，從而保護敏感設備不受影響。而，錯誤的接地位置和方法不僅不能很好地保護電路，而且可能會給敏感設備引入干擾。屏蔽是為了保護內部電路，使干擾通過屏蔽層傳至大地，而且屏蔽層與地搭接可以降低阻抗。下面奇峰小編帶你一起了解電氣控制柜的接線與屏蔽注意事項。

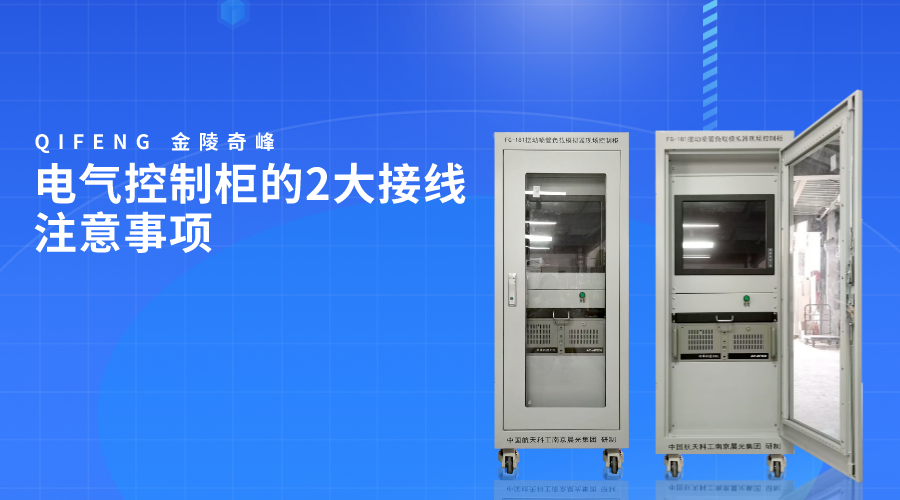

電氣控制柜的2大接線注意事項：

1. 220V電源線的5大接線注意事項。

1)電源線應遠離系統中的任何其它電纜，并在入口附近安裝濾波器，以確保外部電源網絡上的干擾進入機柜。

2)濾波器應安裝在盡可能靠近電源輸入插座的地方，輸入線和輸出線的布線應靠近地面。兩者需要分開走線，不能并行走線。要有180°的差，濾波器輸出端的電源線應遠離濾波器輸入端。電源線，不要讓它們有機會靠得更近，否則干擾就有機會重新耦合到電源線。

3)數控系統的交流電源等重要部件應采用低通濾波器，以減少工頻電源上的高頻干擾信號。如果條件允許，數控系統內部的伺服電機驅動器、變頻器、計算機和控制電路的電源可采用三個濾波器，可以防止外部電源的干擾，防止各部分之間的相互干擾。但需要注意的是上面的二點，濾波器的輸出線和輸入線一定要分清楚，否則濾波器可能沒用。

4)注意控制柜內的接線。強電信號線和弱電信號線不要走在同一個線槽內，也不要靠得太近。

2.電氣控制柜接地和屏蔽的4大注意事項。

1)電氣控制柜應采用導電金屬板。為保證控制柜的電磁一致性，應采用整體化結構或焊接。

2)控制柜安裝板采用一塊導電金屬板，提高了系統的接地性能。

3)濾波器、變頻器、開關電源、電機驅動器等強電設備的外殼安裝在一個金屬板上，并與之緊密相連。

4)在進入控制柜的每根屏蔽電纜的入口處，屏蔽層需要接地。
