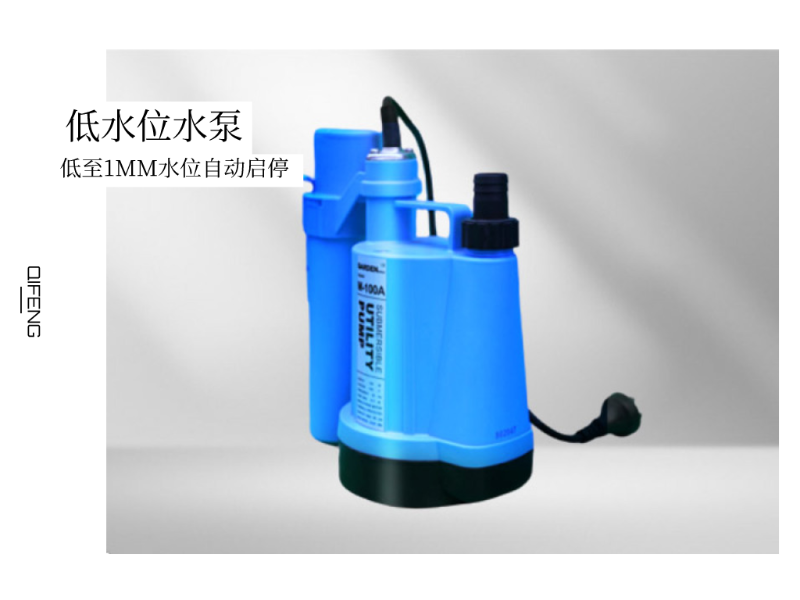

低水位水泵的低水位啟泵的意思是在低水位“開關”關閉。低水位浮球的開關頭是下垂的,此時藍黑線之間導通,相當于按鈕開關關閉。所以可在藍色和黑色之間使用觸點作為啟動按鈕。那么低水位水泵
如何實現浮球開關的自動啟動?下面奇峰小編帶您詳細了解一下。
低水位水泵如何實現浮球開關的自動啟動:
當水位上升時,浮球內的鐵珠會滾動,藍黑線之間的觸點又斷開,水泵不能連續運轉,處于點動狀態。達到連續運行的水泵,需要具有自鎖功能。自鎖式的實現,是利用水泵所用的交流接觸器輔助常開觸點實現,在交流接觸器輔助常開觸點的情況下,可實現藍黑接觸。這時,實現連續運轉,就不能轉個不停,要不然高水位就停不下來,所以需要解自鎖,就可以實現高水位的停泵。
這一電路相當于要一個停止按鈕,達到高壓斷水自鎖接觸泵停止工作。從浮球開關來看,總共有兩個觸點,藍黑之間已當作啟動鍵使用,而棕黑之間的觸點又處于高位,串在電路中肯定無法解鎖。這時只有借助中間繼電器才能實現自鎖電路開鎖。深色之間的觸點不會在高水位關閉嗎?然后利用此觸點來控制中繼電器的線圈失電,然后將其串聯在電路中,通過常開觸點實現中繼電器的閉鎖功能。
操作過程;低壓藍黑線之間觸頭閉合,交流接觸器線圈得電,同時其輔助常開觸點閉合,電路自鎖。持續上升的水位達到高位,棕黑線之間的觸點閉合,中間繼電器線圈的電流被切斷,其常閉觸點斷開,又因為它串在這個自鎖電路中,使電路失電,交流接觸器線圈失電,其輔助接觸點恢復,水泵停止運轉。實現排水工藝,高水位啟泵,低水位停泵。在給水系統的控制回路中,藍黑線與棕黑線的連接位置可以實現排水。
