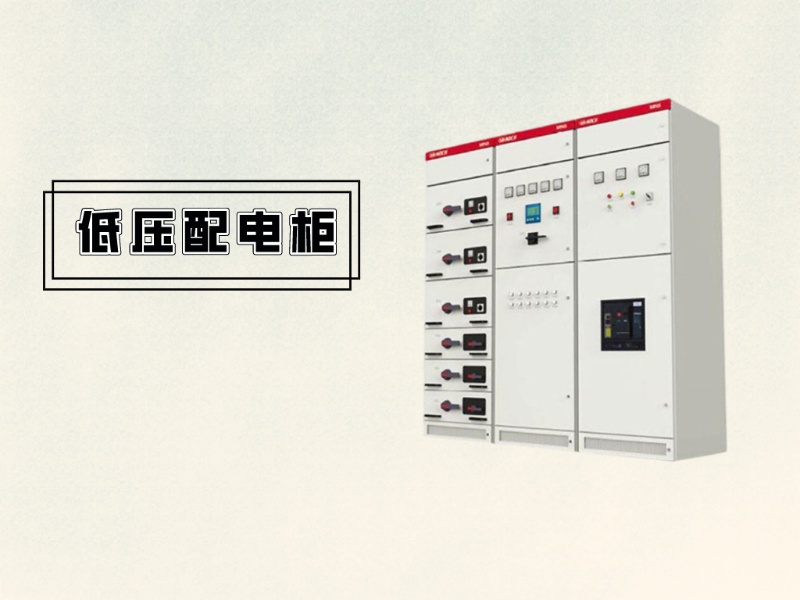

低壓開關柜適用發電站，原油，化工廠，冶金工業，紡織品，多層建筑等領域，做為輸配電、配電設備及電磁能變換的用處。分移動式，抽出式兩類。

低壓開關柜目前型號規格：

1.GGD型低壓移動式開關柜

2.GCS型低壓抽出式開關柜

3.GCK型低壓抽出式開關柜

4.MNS型低壓抽出式開關柜

5.MCS型低壓抽出式開關柜

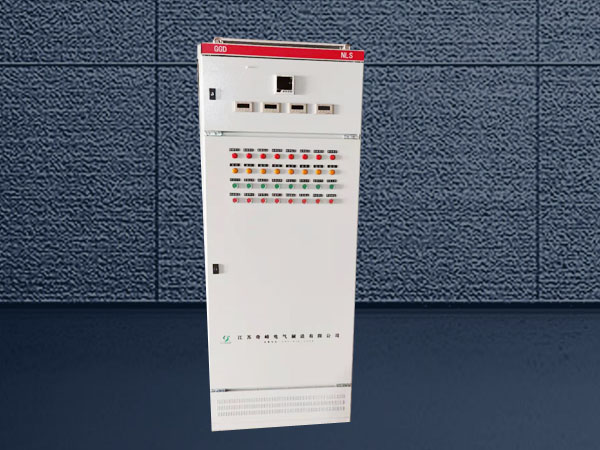

一、GGD型低壓移動式開關柜

GGD:G--低壓配電箱;G--固定不動安裝、固定不動布線;D--電力工程用柜

1、GGD開關柜主要用途

GGD型溝通交流低壓配電箱適用配電站、發電站、礦山企業等電力工程客戶的溝通交流50Hz，額定值工作標準電壓380V，額定值工作中電流量1000-3160A的配電系統，做為驅動力、照明燈具及發變電設備的電磁能變換、分派與操縱的用處

GGD型溝通交流低壓配電箱是依據能源部門，眾多電力工程客戶及技術部的規定，依照穩定性經濟發展有效、靠譜的標準設計方案的新式低壓配電箱。

商品具備分?jǐn)嗄芰Ω撸瑒?dòng)耐熱性好，電氣設備計劃方案靈便、組成便捷，系列性，應用性、構造新奇，防護等級高特性。可做為低壓成套設備開關柜的升級換代商品應用。

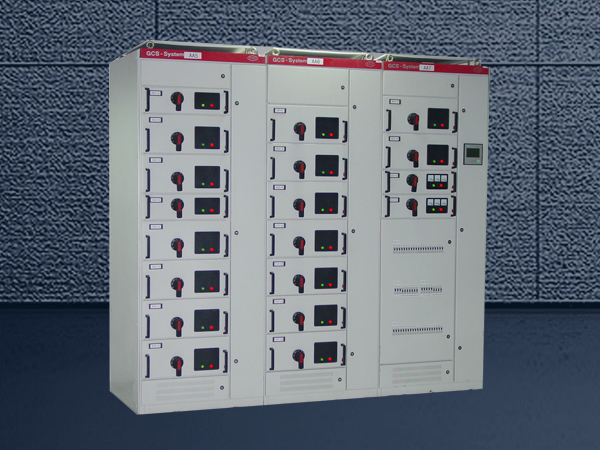

二、GCS型低壓抽出式開關柜

GCS:G--密閉式開關柜;C-抽出式:S-森源電氣系統軟件0000

1、GCS開關柜簡述

GCS型低壓抽出式開關柜應用于三相溝通交流頻率為50Hz，額定值工作標準電壓為400V(690V)，額定電壓為4000A及下列的發、供配電系統中的做為驅動力、配電設備和電機集中控制系統、電容器賠償?shù)挠锰帯V泛運用于發電站、原油、化工廠、冶金工業、紡織品、多層建筑等場地，也可以用在大中型發電站，石油化工系統軟件等自動化技術水平高，規定與電子計算機插口的場地。

產品執行標準:本商品合乎GB72511-1997《低壓成套設備開關柜和控制系統》和JB/T9661-1999《低壓抽出式成套設備開關柜》的規定。

2、GCS開關柜結構特點

架構選用8MF型張口槽鋼，主架構上安裝變位系數為E=20mm和100mm的9.2mm的安裝孔，促使架構拼裝靈便便捷

開關柜的各作用室互相防護，其隔室分成作用單元室、母線槽室和電纜線室。各室的功效相對性單獨。

水準母線槽選用柜后平置式排序方法，以提高母線槽抗電驅動力的工作能力，是使主電源電路具有高短路故障耐壓強度工作能力的基本上對策電纜線隔室的設計方案使電纜線上、下出入平均分便捷。

抽屜高度的變位系數為160mm。抽屜更改會在高度規格上轉變，其總寬深層規格不會改變。同樣作用單元的抽屜具備優良的公差配合。單元控制回路額定電壓400A及下列。

抽屜控制面板具備分、合、實驗、抽出等部位的明顯標示。抽屜單元配有機械設備互鎖設備。1抽屜單元為行為主體，與此同時具備抽出式和變動性，能夠混和組成，隨意應用。

柜身的防護等級為IP30IP40，還能夠按客戶需要 采用。

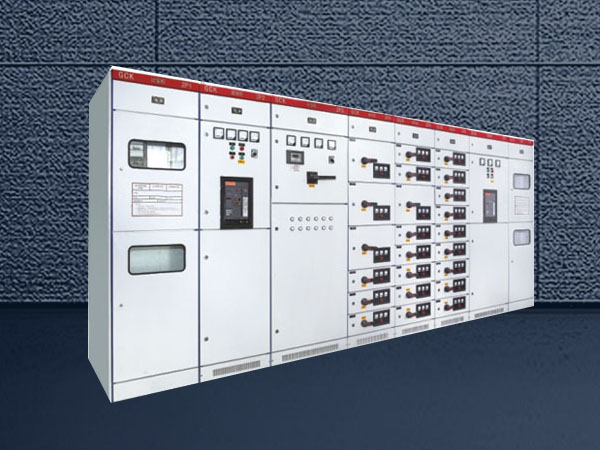

三、GCK型低壓抽出式開關柜

GCK:G--密閉式開關柜;C-抽出式;K一監測中心

1、GCK開關柜簡述

GCK低壓抽出式開關柜由驅動力配電設備管理中心(PC，Power Center)柜和電動機控制管理中心(MCC，Motor ControlCenter)兩一部分構成。該設備適用溝通交流50(60)HZ、額定值工作標準電壓不大于660V、額定電壓4000A及下列的控配電系統，做為驅動力配電設備、電動機控制及照明燈具等變電設備

GCK開關柜合乎IEC60439-1《低壓成套設備開關柜和控制系統》

GB72511-1997《低壓成套設備開關柜和控制系統》、GB/T14048.193《低壓開關柜和控制系統通則》等規范。

且具備分?jǐn)嗄芰Ω邉?dòng)耐熱性好構造好有效、電氣設備計劃方案靈便系列性、實用性好各種各樣計劃方案單元隨意組成、一臺柜身。所容下的回套路較多、節約占地、防護等級高、可以信賴、檢修便捷等優。

2、GCK開關柜有關定義

PC柜承擔大空間負載的供電系統，因此PC中一般選用架構式空氣漏電開關

一個PC會有2-3個控制回路，依據電力設計技術規范，75KW及以上負載由PC供電系統。

MCC承擔向中小型容積負載供電系統，因此MCC中一般選用塑殼斷路器電源開關，一個MCC能夠有5-20個控制回路，依據電力設計技術規范，75KW下列的負載由 MCC供電系統。

3、GCK結構特點

拼箱選用組裝式組成構造， 變位系數孔安裝，部件實用性好，適用范圍好規范化水平高。

柜身上端為母線槽室、前側為家用電器室、后側為電纜線出入線室，各室間有厚鋼板或防靜電膠皮作防護，穩定性好。

MCC柜抽屜小室的門與隔離開關或刀閘的實際操作搖桿配機械設備互鎖會有搖桿在開斷部位時門才可以打開受電電源開關、聯絡開關及MCC柜的抽屜具備三個部位:接入部位、實驗部位、斷掉部位。

開關柜的頂部依據受電需要 能裝母線橋。

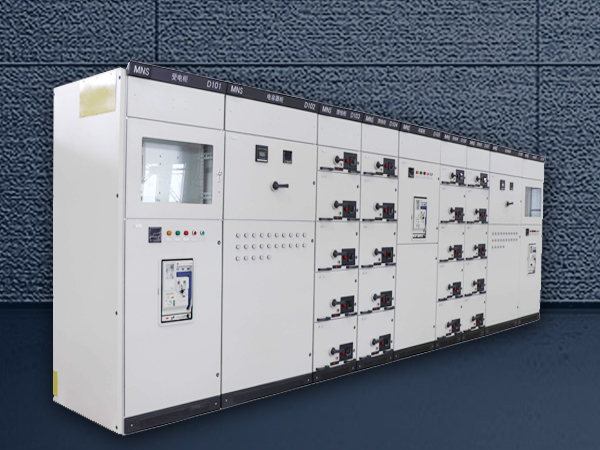

四、MNS型低壓抽出式開關柜

1、MNS開關柜主要用途

MNS型低壓抽出式成套設備開關柜(下稱開關柜)為融入電力行業發展趨勢的要求，參照海外MNS系列產品低壓開關柜設計方案并加以改進開發設計的高級型低壓開關柜，該商品合乎國家行業標準GB7251、VDE660和ZBK36001-89《低壓抽出式成套設備開關柜》、按標準IEC439要求 MNS型低壓開關柜融入各種各樣供電系統、配電設備的需要 ，能普遍用以發電站配電站、廠礦企業、大廈酒店、市政管理等各種各樣低壓配電系統。

2、MNS開關柜結構特點

MNS型低壓開關柜架構為整體式構造，基本上框架由C型鋼材拼裝而成柜子的部件歷經熱鍍鋅解決，根據自攻卡緊螺絲或8.8級六角螺栓牢固組合成基本上柜子，再加上相匹配于計劃方案轉變的門、擋板、安裝支撐架及其母線槽作用單元等構件拼裝成詳細的開關柜。開關柜內部規格、部件規格、隔室規格均依照模數化(E=25mm)轉變。

MNS型整體式低壓開關柜的每一個柜身隔開為三個室，即水準母線槽室(在柜后側)，抽屜小室(在柜前側)，電纜線室(在柜下邊或柜前右側)。室與室中間用厚鋼板或高韌性pvc電線作用板互相分隔，上下一層抽屜中間有帶通風口的金屬片防護，以合理避免電子開關因常見故障造成的飛弧或母線槽與其他路線短路故障導致的穩定事故。

MNS型低壓開關柜的總體設計可達到各種各樣出入線計劃方案規定:勤奮上起勤奮下出、下入上起、下入下出。

設計方案緊密:以較小的室內空間容下較多的作用單元部件實用性好、拼裝靈便，以E-25mm為變位系數，構造及抽出式單元能夠隨意組成，以達到控制系統設計的需要 。

母線槽用高韌性阻燃性型、高隔緣層耐壓強度的塑膠作用板維護，具備抗常見故障電孤特性，使運作檢修可以信賴。

各種各樣尺寸抽屜的機械設備互鎖組織符合規定要求，有聯接、實驗、分離出來三個明顯的位罟，可以信賴。

選用規范控制模塊設計方案各自可構成維護、實際操作、變換、操縱、調整、測量標示等規范單元，能夠依據規定隨意拼裝。

柜身可按辦公環境的不一樣規定采用相誚的防護等級。

五、MCS型低壓抽出式開關柜

1、MCS開關柜主要用途

MCS全智能低壓抽出式開關柜是一種結合了其他低壓商品的優勢而開發設計的高級型商品，適用發電廠、石油化工設備、冶金工業、電信網、輕工業、紡織品多層建筑和其他民用型廠礦企業的三相溝通交流50HZ，60HZ，額定電流380V，額定電壓4000A及下列的三相四(五)線制供電系統配電系統，在大中型發電站、石油化工、電信網系統軟件等自動化技術水平高，規定與電子計算機插口的場地，做為發、供配電系統中的配電設備、電機集中控制系統、無功負荷賠償?shù)牡蛪号潆娫O(shè)備。

2、MCS結構特點

開關柜的基本上架構選用C型(或8MF型)張口槽鋼拼裝而成，外觀統一、、抽屜公差配合好。MCC柜總寬會有600mm，應用室內空間大，可容下大量的作用單元，節省土地柜里元器件可依據客戶不一樣要求，配備各種各樣型號規格的電源開關，更強的使商品高的穩定性設備可預埋自動化技術插口，也可把智能化控制模塊安裝在開關柜上，完成遙調監測、遙控器等三遙作用。

抽屜作用單元可分成MCCI、MCCII、MCCIII三種MCCI型:抽屜寬600mm，高度分180mm，360mm，540mm三種，每柜可安裝高度為1800mm，按所需抽屜尺寸開展組成，數較多能裝10個單元，適用很大電流量的電動機控制管理中心和防爆開關控制回路。

MCCII型:抽屜寬600/2mm，高度分200mm，可安裝高度為1800mm按所需抽屜尺寸開展組成，數較多能裝1八個單元，適用100A下列的單元。

MCCIII型:抽屜寬600/2mm，高度分180mm，360mm，540mm三種，可安裝高度為1800mm，按所需抽屜尺寸開展組成，數較多能裝20個控制回路，適用100A下列的單元。

實際操作組織:每一個抽屜上均配有一設計方案的實際操作組織，用以開斷和合閉電源開關，并具有設備互鎖等多種多樣防操作失誤作用，MCCI型抽屜有一套“斷掉”、“實驗”、“工作中”、“移除”四個部位的定位設備，抽屜為搖進構造，MCCII型MCCIII型抽屜單元為推拉門式，設定有準確定位設備，并有防操作失誤作用。
