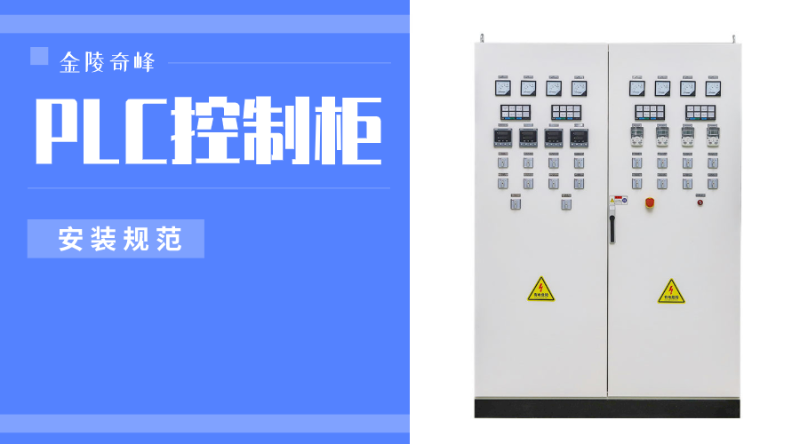

PLC控制柜具有過載、短路、缺相保護等保護功能。本實用新型結構緊湊，運行穩定，功能全。它可以根據實際控制儀表的大小進行組合，可以實現單個機柜的自動控制，還可以通過工業以太網或工業現場總線網絡實現由多個機柜組成的分布式控制系統（DCS）。PLC控制柜可適應各種尺寸和規模的工業自動化控制場合。今天奇峰小編帶你了解PLC控制柜的安裝規范。

PLC控制柜安裝規范：

1、PLC控制柜應有足夠的電氣間隙和爬電距離，使設備的防護可靠運行。

2、電氣部件及其裝配板的安裝結構應盡量考慮前端拆卸。

3、如果可能，部件的安裝緊固件應能夠在前部。

4、緊固和松開。電氣部件應能夠單獨拆卸和更換，而不影響其他部件和線束的固定。

5、加熱元件應安裝在散熱良好的地方，兩個加熱元件之間的接線應采用耐熱導線或裸銅線瓷管。

6、二級管、三級管、晶閘管、硅堆和其他功率半導體應垂直安裝在散熱器的散熱表面或風道上，以便于散熱。

7、一般情況下，電阻等電加熱元件應安裝在箱體上方，安裝方向和位置應考慮有利于散熱，并盡量減少對其他元件的熱影響。

8、PLC控制柜內的電子元件應盡可能遠離主電路、開關電源和變壓器，不得直接或靠近柜內其他加熱元件的對流方向。

9、主控電氣元件和設定電氣元件的布置應避免因意外接觸其手柄和按鈕而導致誤操作或動作值變化的可能性。一般情況下，設置裝置應使用雙螺母鎖定，并在設置后用紅色油漆密封，以避免移動。

10、具有不同工作電壓的系統或電路的保險絲應單獨布置。

11、在使用過程中容易損壞且偶爾需要調整和復位的保險絲和部件沒有需拆卸其他部件即可使用，以便于更換和調整。

12、熔斷器之間的安裝位置和距離應便于更換熔體。

13、不同電壓等級的熔斷器應分開布置，不得交錯和混合。

14、帶熔斷器指示器的熔斷器，指示器應安裝在便于觀察的一側。

16、瓷熔斷器安裝在金屬基板上時，其底座應墊上軟隔緣墊。

16、當?shù)蛪簲嗦菲髋c保險絲一起使用時，保險絲應安裝在電源側。

17、強弱電端子應分開布置；遇到困難時，應設置明顯的標志和空端子或加強隔緣的隔板。

18、端子應有序列號，端子排應易于更換和連接；離地高度應大于350mm 。

19、有防振要求的電器應加裝減震裝置，其緊固螺栓。

20、應有防松措施。緊固件采用鍍鋅產品，螺栓規格選用得當，電器固定牢固穩定。

21、新下料導軌的端部應進行切割，以防止操作過程中發生事故。

22、線槽應平整，沒有扭曲變形，內壁光滑沒有毛刺，韌性好。普通市場中的中繼相對較差。建議使用日線槽或其他入口線槽。

23、線槽的連接應連續沒有中斷。每段線槽應有兩個固定點。轉角、支管和端部應有固定點，固定點應靠近墻。

24、線槽接口應平直、嚴密，槽蓋完整、平整，沒有翹曲角。

25、固定或連接線槽的螺釘或其他緊固件，如日間線槽鉚釘，應緊固，其端部應與線槽。

26、的內表面平滑連接。線槽敷設應平直整齊，水平或垂直方向允許偏差為線槽長度的2‰，全長20mm。平行安裝時，槽蓋應易于打開。

27、線槽出口應正確、光滑、沒有毛刺。

28、排版時使用的麻花鉆與螺旋絲錐。

29、相匹配。斷路器、漏電斷路器接線端子與線槽的直線距離為30mm 。

30、當銅接頭連接元件過長時，元件與線槽之間的距離應適當放寬。

31、用于連接電氣柜。

32、進線的開關或熔斷器座的布置位置應考慮進線的轉彎半徑距離。接觸器、熱繼電器端子與線槽的直線距離為30mm 。

33、其他載流元件與線槽的線性距離為30mm 。

34、控制終端與線槽之間的線性距離為20mm 。

35、電源端子與線槽的線性距離為30mm 。

36、中間繼電器和其他控制元件與線槽之間的線性距離為20mm 。

37、電氣元件的安裝應符合產品操作手冊。

38、的規定。固定低壓設備時，不要使設備內部承受額外應力。

39、低壓斷路器的安裝應符合產品技術文件的規定。如果沒有明確規定，則應垂直安裝，其傾斜度不得大于5°。

40、PLC控制柜有電磁活動部件或重力復位電氣元件，如各種接觸器、繼電器等。其安裝方法應嚴格按照產品說明書的規定進行，以免影響其動作的可靠性。

41、低壓電器可根據其結構的不同，用支架、金屬板和隔緣板固定在墻壁、柱子或其他建筑構件上。金屬板和隔緣板應平整。用夾軌支撐安裝時，夾軌應與低壓電器配套，并用固定卡子或固定螺栓與壁板緊固。嚴禁使用變形或不合格的夾軌。

42、PLC控制柜的元器件及附件應全、完好。

43、PLC控制柜電氣元件安裝固定牢固，固定方式為可拆卸式。

44、緊固件應具有鍍鋅或其他可靠的金屬防腐層。

45、電氣部件的緊固應配備鎖緊裝置，一般應放置彈簧墊圈和平墊圈。彈簧墊圈應放在螺母的一側，平墊圈應放在緊固螺釘?shù)膬蓚?cè)。如果使用雙螺母鎖緊裝置或其他鎖緊裝置，則不得設置彈簧墊圈。

46、在金屬底板上緊固搭接時，螺栓擰緊后，搭接長度不得小于螺栓直徑的0.8倍。

47、PLC控制柜安裝使用的緊固件應為鍍鋅產品，應為標準件。

48、當鋁合金部件與非鋁合金部件連接時，應使用隔緣墊片，以防止電解腐蝕的影響。

49、當鋁部件與鋼部件連接時，應采取適當措施避免直接接觸，并防止電解腐蝕。

50、PLC控制柜外殼應能防止工人意外帶電。
