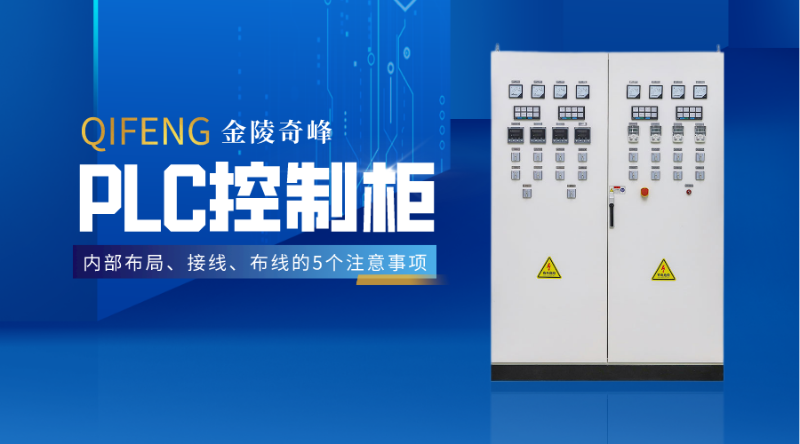

江蘇奇峰電氣制造有限公司專注生產PLC控制柜廠家，金陵奇峰PLC控制柜是指可編程控制柜，控制柜指成套的控制柜,可實現電機,開關的控制的電氣柜。金陵奇峰PLC變頻控制柜具有過載、短路、缺相保護等保護功能。今天奇峰小編帶你了解PLC控制柜內部布局、接線、布線的5個注意事項。

PLC控制柜內部布局、接線、布線的5個注意事項：

1、PLC系統有兩種電源：外部電源和內部電源

外部電源用于驅動PLC輸出設備（負載）并提供輸入信號，也稱為用戶電源。同一PLC的外部電源可能有多種規格。外部電源的容量和性能由PLC的輸出設備和輸入電路決定。由于PLC的輸入/輸出電路具有濾波和隔離功能，外部電源對PLC的性能影響不大。因此，對外部電源的要求不高。

內部電源是PLC的工作電源，即PLC內部電路的工作電源。其性能直接影響PLC的可靠性。因此，為了保證PLC的正常運行，對內部電源有很高的要求。PLC內部電源一般采用開關穩壓電源或一次側帶低通濾波器穩壓電源。

在干擾強或可靠性要求高的情況下，采用帶屏蔽層的隔離變壓器向PLC系統供電。LC濾波電路也可以串聯在隔離變壓器的二次側。同時，在安裝過程中應注意以下問題：

（2）系統的電源線應足夠厚，以減少大容量設備啟動引起的線路電壓降。

（3）PLC輸入回路使用外部直流電源時，較好使用穩壓電源，以確保輸入信號正確，否則PLC可能接收到錯誤的信號。

2、遠離強干擾源

（1）電源線、控制線、PLC電源線和輸入/輸出線應單獨接線，隔離變壓器應與PLC和輸入/輸出用雙膠線連接。PLC的IO線和大功率線應單獨布線。如果需要在同一插槽中，則交流線和直流線應單獨捆綁。如果條件允許，槽布線是較好的，這樣不僅可以較大化空間距離，而且可以較大限度地減少干擾。

（2）PLC應遠離電焊機、大功率硅整流器和大功率設備等強干擾源，不得與高壓電器安裝在同一個開關柜中。柜內PLC應遠離電源線（距離應大于200mm）。與PLC安裝在同一機柜中的感應負載，如繼電器線圈和大功率接觸器，應與RC消弧電路并聯連接。

（3）交流輸出線和直流輸出線不要使用相同的電纜。輸出線應盡量遠離高壓線和電源線，避免并聯。

3、輸入/輸出端子接線要求

（1）PLC的輸入和輸出應分開接線，開關量和模擬量也應分開敷設。模擬信號的傳輸應采用屏蔽線。屏蔽層一端或兩端接地，接地電阻應小于屏蔽層電阻的1/10 。

（2）輸入接線

● 輸入接線一般不太長。然而，如果環境干擾小且電壓降小，則輸入接線可以適當地更長。

● 輸入/輸出線不得使用同一根電纜，輸入/輸出線應分開 。

● 應盡可能使用常開觸點連接到輸入端子，使繪制的梯形圖與繼電器原理圖一致，以便于閱讀。

（3）輸出連接

● 輸出端子接線分為獨立輸出和公共輸出。在不同的組中，可以使用不同類型和電壓水平的輸出電壓。但是，同一組中的輸出只能使用具有相同電壓水平的相同類型的電源

● 由于PLC的輸出部件封裝在印刷電路板上并連接到端子板，如果連接輸出部件的負載短路，印刷電路板將被燒毀。

● 當采用繼電器輸出時，其承受的感性負載的大小將影響繼電器的使用壽命。因此，應合理選擇感性負載或增加隔離繼電器。

● PLC的輸出負載可能會產生干擾，因此應采取措施進行控制，如直流輸出的飛輪保護、交流輸出的阻容吸收電路、晶體管和雙向晶閘管輸出的旁路電阻保護。

4、選擇正確的接地點

良好的接地是使得PLC可靠運行的重要條件，可以避免意外的電壓沖擊危險。接地通常有兩個目的，一個是為了安全，另一個是為了抑制干擾。完善的接地系統是PLC控制匹配系統抗電磁干擾的重要措施之一。

PLC控制系統的接地線包括系統接地、屏蔽接地、交流接地、保護接地等。接地系統故障對PLC系統的干擾主要是由于各接地點電位分布不均造成的，并且不同接地點之間存在接地電位差，造成接地回路電流，影響系統的正常運行。例如，電纜屏蔽層需要在一個點接地。如果電纜屏蔽層的兩端a和B都接地，則存在接地電位差，電流流過屏蔽層。如遇雷擊等異常情況，接地電流會更大。

此外，屏蔽層、接地線和接地可能形成閉合回路。在磁場變化的作用下，屏蔽層中會產生感應電流，通過屏蔽層與芯線之間的耦合干擾信號回路。如果系統接地和其他接地處理混淆，產生的接地循環可能會在地線上產生不均勻的電位分布，影響PLC中邏輯電路和模擬電路的正常運行。PLC的邏輯電壓干擾容限低，邏輯地電位分布干擾容易影響PLC的邏輯操作和數據存儲，導致數據混亂、程序失控或崩潰。模擬地電位的分布會導致測量精度下降，信號測控的嚴重失真和誤操作。

● 安全接地或電源接地

將電源線和機柜接線的接地端子連接到安全接地。如果電源泄漏或機柜帶電，可以從安全接地引入地下，而不會對人員造成傷害。

● 系統接地

PLC控制器與每個受控設備的接地電位相同，稱為系統接地。接地電阻不大于4Ω。一般情況下，PLC設備系統接地和控制柜內開關電源的負級端子應連接在一起作為控制系統接地。

● 信號和屏蔽接地

通常，信號線需要具有的參考接地。當屏蔽電纜遇到可能產生傳導干擾的場合時，還需要在本地或控制室內進行接地，以防止形成“接地回路”。信號源接地時，屏蔽層應在信號側接地；不接地時，應在PLC側接地；信號線中間有接頭時，屏蔽層應連接牢固，絕緣良好，避免多點接地；多測點信號屏蔽雙絞線與多芯雙絞線通用屏蔽電纜連接時，各屏蔽層應相互連接、絕緣，并在接地點選擇合適的單點觸點。

5、變頻器干擾抑制

變頻器干擾處理一般有以下方法：

加裝隔離變壓器，主要針對來自電源的傳導干擾，這可以阻斷隔離變壓器之前的大部分傳導干擾。使用過濾器。該濾波器抗干擾能力強，可防止設備本身的干擾傳輸到電源。有些還具有峰值電壓吸收功能，在變頻器和電機之間使用輸出電抗器和添加交流電抗器。
