1、大家平常見到好幾家多家用電量的情況下，大多數是由一個配電柜里邊傳出來的，簡易的接線方法就是這個模樣。

低壓配電柜一次系統圖

2、配電設備板的原理圖分成一次電路原理圖和二次電路原理圖：一次電路原理圖即為主導電路設計圖，二次電路原理圖即是控制回路的電路原理圖。

智能化配電柜工程圖紙

四、配電柜柜的識

GCK、GCS、MNS是低壓抽出來式高壓開關柜；

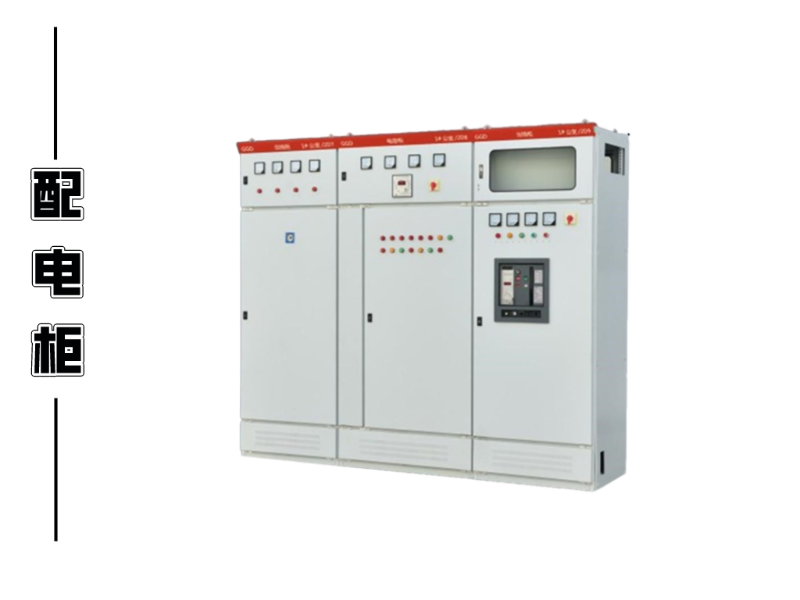

GGD、GDH、PGL是低壓移動式高壓開關柜；

XZW綜合性配電柜；ZBW歐式箱變；

XL、GXL低壓配電柜、建筑施工箱；

JXF家用電器控制柜；

PZ20、PZ30系列產品終端設備照明箱；

PZ40、XDD（R）電度表計量檢定箱

PXT（R）K－□/□－□/□－□/□－□/IP□系列產品型號規格表述：

(1)PXT暗裝配電柜，暗埋加（R）

(2)K如同表1的系列產品布線方法

(3)□/□額定電壓/額定值短時間承受電流量工作能力：用數字表示，250/10表明：額定電壓250A/額定值短時間承受電流量工作能力10kA，依據消費者規定能夠減少。

(4)□/□三相五線形式：□/1單相電鍵入；□/3三相鍵入；1/3表明混輸

(5)□×□小組出線回路：單相電回路×三相回路，6×3單相電6回路，三相3回路

(6)□/ □ 電源總開關形式/防護等級；1/IP30單相電電源總開關/IP30；3/IP30三相電源總開關/IP30

表1：

編號漢字拼音字頭 漢語表述 cad部件圖號 電氣原理圖號

1 JL 計量檢定箱 PXT01 PXT01 dq系列產品

2 CZ 插座箱 PXT02 PXT02 dq系列產品

3 ZM 照明箱 PXT03 PXT03 dq系列產品

4 DL 動力箱 PXT04 PXT04 dq系列產品

5 JC 計量檢定插座箱 PXT05 PXT05 dq系列產品

6 JZ 計量檢定照明箱 PXT06 PXT06 dq系列產品

7 JD 計量檢定動力箱 PXT07 PXT07 dq系列產品

8 ZC 照明燈具插座箱 PXT08 PXT08 dq系列產品

9 DC 驅動力插座箱 PXT09 PXT09 dq系列產品

10 DZ 驅動力照明箱 PXT10 PXT10 dq系列產品

11 HH 混和作用箱 PXT11 PXT11 dq系列產品

12 ZN 智能化箱 PXT12 PXT12 dq系列產品

五、電氣設備柜體名字序號 規格型號型

高壓柜 AH

髙壓計量檢定柜 AM

髙壓配電柜 AA

髙壓電容補償柜 AJ

低壓電力工程配電柜柜 AP

低壓照明箱柜 AL

緊急電力工程配電柜柜 APE

緊急照明箱柜 ALE

低壓高壓負荷開關柜體 AF

低壓無功補償柜 ACC或ACP

直流電配電柜柜 AD

實際操作數據信號柜體 AS

控制柜臺柜體 AC

繼電保護裝置柜體 AR

計量檢定柜體 AW

勵磁調節器柜體 AE

低壓漏電保護器柜體 ARC

雙電源開關全自動轉換柜體 AT

多種多樣開關電源配電柜柜 AM

刀閘柜體 AK

電源插頭箱 AX

工程建筑自動化技術控制板箱 ABC

消防報警系統控制板箱 AFC

機器設備監控箱 ABC

居民配線箱 ADD:

六、配電柜的應用領域

（1）GCK柜適用居民樓、廠礦企業等。其交換簡單，占地小，供電系統穩定性，持續性、穩定性高，安裝檢修便捷，可做為受電、防爆開關、照明燈具及電動機控制的用處。

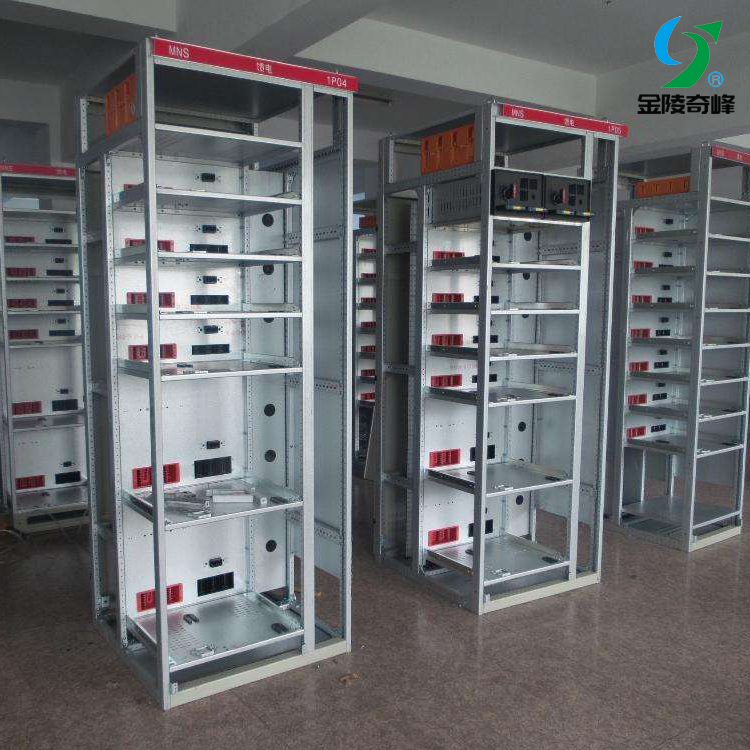

（2）MNS、GCS柜適用發電站、變電站、石油化工設備、冶金工業、軋鋼廠、紡織工業等公司、公共工程建筑及其電機負載較多的場地。其抽屜柜模塊安裝室內空間大，抽屜柜及作用擋板均選用阻燃等級原材料制做，穩定性防護等級高，并可與程序流程控制板或微控制器構成供配電系統全自動自動控制系統，完成集中化或自動控制系統。

（3）GGD柜適用工廠車間及歐式箱變的配電設備的用處，較為經濟發展、便捷，缺陷是防護等級較低。針對自來水廠、發電廠或制造廠中操縱大電機的變頻柜、軟起動器柜、控制箱等均可選用。

以上是幾類常見的低壓配電柜的應用領域，實踐活動中采用配電柜應依據負載等級、主要用途、運用場地及客戶的經濟發展?fàn)顩r挑選價高的商品。

七、配電柜設計方案規定

配電房系統軟件的設計方案考慮到實際的房屋建筑類型(一、二、三、四類)、用電量級別 (一、二、三級 )、用電量特性 (感性負載 、溶性、理性 )。

安裝設備容積、要用指數、長期建設規劃，開關電源進路線數、三相五線方法，配電系統小組出線總數及互聯網短路容量，接地裝置方法，資產承受力等要素，歷經項目可行性和經濟發展，系統軟件技術性，運作可以信賴，經濟發展。由此開展設計方案，根據設計圖挑選低壓配電柜。

低壓配電柜訂購時要給予高低壓配電所全套工程圖紙，包含系統圖、電路原理圖、平面設計圖、電纜線邁向圖等。

給予詳細的電路原理圖，確立相關互鎖規定、運作操縱方法及有關配備，生產廠家能夠能夠更好地機構生產制造；給予高低壓配電所平面設計圖，確立配電柜的順序排列，避免系統圖與平面設計圖不一致導致返修。

八、配電柜的關鍵元器件

為了更好地讓低壓配電柜的品質，客戶應按工程圖紙規定并結合自身的主要用途和經濟實力采用品質的元器件。客戶訂購時要確立采用隔離開關、電壓互感器等關鍵元器件的規格型號、品牌等。在其中隔離開關依據構造、主要用途不一樣可分成架構式和塑膠機殼式兩大類。

依據維護目標的不一樣，又可分成 4類：

（1）配電設備維護型。維護開關電源、電氣設備路線和機器設備。

（2）電機維護型。作為電機的不經常運行，運作中終斷，及其電機產生負載、短路故障、欠工作電壓時的維護。

（3）家庭用或相近家庭用場所維護型。對照明燈具路線、電器產品等的維護。

（4）漏電保護器型。用于維護人身穩定免遭觸電、避免電氣火災監控。在配電柜訂購穩定技術交底全過程中，應征求生產廠家的有效的建議或提議，防止采用超過用電量需要的性能指標或配備，導致項目投資、原材料的消耗和維護費的提升。

九、各個電源開關維護配備

低壓配電柜各個電源開關均選用全自動空氣漏電開關，其功效是：

在都正常狀況下做不經常合、分電源電路或運行、終止電機等，在路線或電機產生負載、短路故障或欠工作電壓等常見故障時要全自動斷開開關電源，維護路線和機器設備。

一般設定瞬間、短延遲、長延遲 3級過電流量保護設備，各個全自動空氣漏電開關的維護整定值應留意可選擇性按段維護的相互配合，那樣才可以靠譜斷開常見故障電源電路，避免跨級跳電，擴張斷電范疇。
